DEUP20-IP
Universeller Datensammler mit Datenübertragung per IP und Sprachansager
Einsatzbereiche
- Pegelansage
- Automatische Pegelmessnetze
- Hochwassermeldedienst
- Pegelmessung in Fließgewässern
- Grundwassermessstellen
- Meteorologie
Der COMTEXIng Datensammler DEUP20-IP dient der zentralen Erfassung, Aufbereitung und Speicherung von Umweltmessdaten (z.B. Wasserstand, -temperatur) sowie deren Weiterleitung über Datenverbindungen. Für jede Messstelle können bis zu 8 Datenkanäle individuell definiert werden.
Das Gerät bildet mit Tastatur und Display eine kompakte Einheit im Wandgehäuse und benötigt zum Betrieb lediglich eine externe Stromversorgung (8-28V). Zur Werteablesung und Parametrierung ist kein weiteres Zusatzgerät erforderlich.
Dabei unterstützt der DEUP20-IP neben dem altbekannten Wege, auch die moderne Kommunikation über das IP Netzwerk und beherrscht die aktuellen Protokolle und Verschlüsselungstechniken.
Durch den geringen Strombedarf eignet sich der DEUP20-IP für vielfältige Einsatzmöglichkeiten in unterschiedlichsten Bereichen nach Spezifikation durch den Anwender.
Sprachansage
Mehrfachsprachansage
Der Datensammler bietet eine Mehrfachsprachansage per VoIP (z.B. bei neuen All-IP-Anschlüssen der Telekom) über das SIP-Protokoll an.
Neben den Pegelnamen und den aktuellen Mittelwerten können auch Tendenzen, sowie Min und Max-Werte angesagt werden.
Die Sprachansage kann auch zur Alarmierung (auf Wunsch auch mit Quittung) verwendet werden.
Web-Oberfläche
Es kann über die optionale Web-Oberfläche des Datensammlers zugegriffen werden.
Der Zugriff ist per Login gesichert und die Zuweisung der Benutzer zu den 5 Rollen weisen diesen ihre Rechte zu. Die Rollen sind: Ansicht, Beobachter, Std. Nutzer, Alarm, Admin.
Über die Web-App des Datensammlers kann man sich die Zeitreihen und Ereignisse als Graph und Tabelle ansehen oder als Datei downloaden.
Auch können alle Bereiche konfiguriert werden. Ein extra Editier-Modus schützt vor versehentlichen Änderungen der Konfiguration.
Eine angeschlossene Kamera kann auch in die Oberfläche eingebunden werden und ist damit einfach erreichbar und steuerbar. Die Bilder sind auch vom Behördennetz aus aufrufbar.
Software-Updates sind per DFÜ und per Web-Oberfläche möglich.
Es kann aber auch klassisch über verschiedene PC-Programme auf den Datensammler zugegriffen werden. Darüber ist die Parametrierung sowie Anzeige, Download und Export der Daten möglich.
DAS2000 Web-App
DAS2000 Platine
Power-Management
Das eingebaute Power-Management mit integrierter Laderegelung kümmert sich um die Energieversorgung, die Ladung des Akkumulators und stellt den unterbrechungsfreien Betrieb bei Spannungsausfall sicher. Über das Power-Management ist der Zustand der Energieversorgung immer klar und kann zur Alarmierung und zum Umschalten in den Stromsparmodus genutzt werden.
Parametrierung und Bedienung
Die Bedienung der Anlage erfolgt über die Tastatur und einem LC-Display oder über das lokale Netzwerk.
Über eine Tastatur sowie eine LCD-Anzeige kann die Geräte-Parametrierung direkt vor Ort vorgenommen werden. Eine interaktive Menüführung vereinfacht die Eingabe. Momentanwert und aktueller Mittelwert werden mit Datum und Uhrzeit direkt angezeigt.

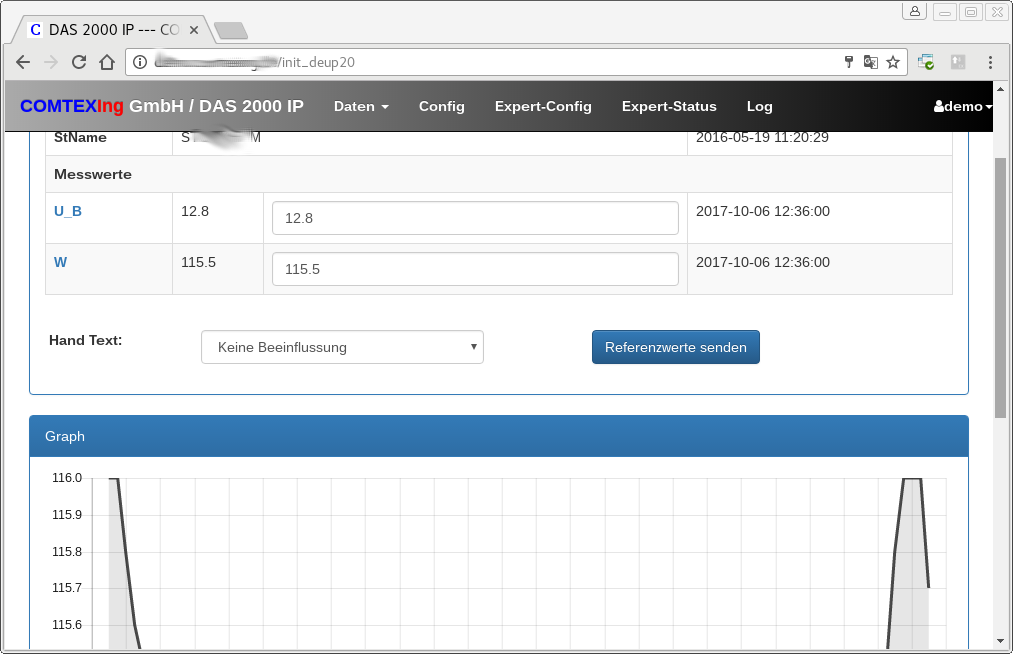

Kontrollwerte und -texte
Die Eingabe von Kontrollwerten und -texten ermöglicht die Hinterlegung weitergehender Informationen durch den Pegelbeobachter und ersetzt so das papiergebundene Pegelbuch.
Zeitsynchronisation
Die Synchronisation der Systemuhr kann über eine DCF77-Uhr oder über das Internet per NTP erfolgen.
Integration ins System
Der Datensammler DEUP20-IP arbeitet sowohl mit dem bekannten WISKI / SODA der Firma Kisters zusammen als auch mit anderen Zentralen der Wasserwirtschaft oder SPS-Systemen.
Mit dem NGN-Gateway als Empfangs- und Verwaltungszentrale können die empfangenen Messdaten nach komplexen Regeln und verschiedenen Formaten verteilt und zur Verfügung gestellt werden. Auch ist die zentrale Überwachung, Konfiguration und das Management von vielen Datensammeln möglich.
Logbuch
Der Datensammler erfasst in einem internen Logbuch alle Änderungen an der Konfiguration des Datensammlers, Informationen zum Push und Statusänderungen der Energieversorgung (z.B. Netzausfall, Akkuspannungsunterschreitung)
Die Einträge des Logbuches können zur Messwertzentrale im Push-Verfahren gesendet oder auch im Abruf-Verfahren geladen werden.
