DEUP30-IP
Universeller Datensammler mit Datenübertragung per IP mit Touchdisplay und Sprachansager
Der DEUP30-IP bringt den Pegelschreiber zurück an die Messstelle!
Einsatzbereiche
- Pegelansage
- Automatische Pegelmessnetze
- Hochwassermeldedienst
- Pegelmessung in Fließgewässern
- Grundwassermessstellen
- Meteorologie
Der COMTEXIng Datensammler DEUP30-IP dient der zentralen Erfassung, Aufbereitung und Speicherung von Umweltmessdaten (z.B. Wasserstand, -temperatur) sowie deren Weiterleitung über Datenverbindungen. Für jede Messstelle können über 30 Datenkanäle individuell definiert werden.
Das Gerät bildet mit dem 7 Zoll Touchdisplay eine kompakte Einheit im Wandgehäuse und benötigt zum Betrieb lediglich eine externe Stromversorgung (15-36). Zur Werteablesung und Parametrierung ist kein weiteres Zusatzgerät erforderlich. Die Pegelkurve kann am Display angezeigt werden.
Dabei unterstützt der DEUP30-IP neben dem altbekannten Wege, auch die moderne Kommunikation über das IP Netzwerk und beherrscht die aktuellen Protokolle und Verschlüsselungstechniken.
Durch den geringen Strombedarf eignet sich der DEUP30-IP für vielfältige Einsatzmöglichkeiten in unterschiedlichsten Bereichen nach Spezifikation durch den Anwender.

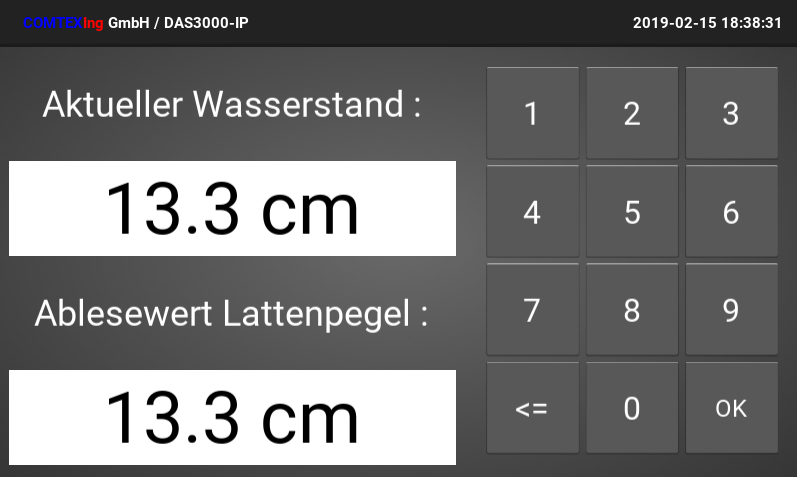

DEUP30-IP Bildschirm
Parametrierung und Bedienung
Die Bedienung der Anlage erfolgt über das moderne Touchdisplay oder über das lokale Netzwerk.
Durch einfache Bedienung mit dem Finger kann die Geräte-Parametrierung direkt vor Ort vorgenommen werden. Eine interaktive Menüführung vereinfacht die Eingabe. Momentanwert und aktueller Mittelwert werden mit Datum und Uhrzeit direkt angezeigt.
Kontrollwerte und -texte
Die Eingabe von Kontrollwerten und -texten ermöglicht die Hinterlegung weitergehender Informationen durch den Pegelbeobachter und ersetzt so das papiergebundene Pegelbuch.
Ganglinien
Auf dem modernen Touchdisplay kann sich der Wasserstand als Ganglinien ausgegeben werden, auch mehrere im Vergleich.
Mehrfachsprachansage
Der Datensammler bietet eine Mehrfachsprachansage per VoIP (z.B. bei neuen All-IP-Anschlüssen der Telekom) über das SIP-Protokoll an.
Neben den Pegelnamen und den aktuellen Mittelwerten können auch Tendenzen, sowie Min und Max-Werte angesagt werden.
Die Sprachansage kann auch zur Alarmierung (auf Wunsch auch mit Quittung) verwendet werden.
Sprachansage
DEUP30-IP Web-App
Web-Oberfläche
Es kann über die optionale Web-Oberfläche des Datensammlers zugegriffen werden.
Der Zugriff ist per Login gesichert und die Zuweisung der Benutzer zu den 5 Rollen weisen diesen ihre Rechte zu. Die Rollen sind: Ansicht, Beobachter, Std. Nutzer, Alarm, Admin.
Über die Web-App des Datensammlers kann man sich die Zeitreihen und Ereignisse als Graph und Tabelle ansehen oder als Datei downloaden.
Auch können alle Bereiche konfiguriert werden. Ein extra Editier-Modus schützt vor versehentlichen Änderungen der Konfiguration.
Eine angeschlossene Kamera kann auch in die Oberfläche eingebunden werden und ist damit einfach erreichbar und steuerbar. Die Bilder sind auch vom Behördennetz aus aufrufbar.
Software-Updates sind per DFÜ und per Web-Oberfläche möglich.
Es kann aber auch klassisch über verschiedene PC-Programme auf den Datensammler zugegriffen werden. Darüber ist die Parametrierung sowie Anzeige, Download und Export der Daten möglich.
Lokales Netzwerk / WLAN
Über einen einfachen Knopfdruck kann ein extra Netzwerkanschluß und das eingebaute WLAN eingeschaltet werden. Über das verschlüsselte Netzwerk können sich Laptops, Tablet oder auch das Smartphone mit dem Datenlogger verbinden.
Power-Management
Das eingebaute Power-Management mit integrierter Laderegelung kümmert sich um die Energieversorgung, die Ladung des Akkumulators und stellt den unterbrechungsfreien Betrieb bei Spannungsausfall sicher. Über das Power-Management ist der Zustand der Energieversorgung immer klar und kann zur Alarmierung und zum Umschalten in den Stromsparmodus genutzt werden.
Zeitsynchronisation
Die Synchronisation der Systemuhr kann über eine DCF77-Uhr oder über das Internet per NTP erfolgen. Integration ins System
Der Datensammler DEUP30-IP arbeitet sowohl mit dem bekannten WISKI / SODA der Firma Kisters zusammen als auch mit anderen Zentralen der Wasserwirtschaft oder SPS-Systemen.
Mit dem NGN-Gateway als Empfangs- und Verwaltungszentrale können die empfangenen Messdaten nach komplexen Regeln und verschiedenen Formaten verteilt und zur Verfügung gestellt werden. Auch ist die zentrale Überwachung, Konfiguration und das Management von vielen Datensammeln möglich.
Logbuch
Der Datensammler erfasst in einem internen Logbuch alle Änderungen an der Konfiguration des Datensammlers, Informationen zum Push und Statusänderungen der Energieversorgung (z.B. Netzausfall, Akkuspannungsunterschreitung)
Die Einträge des Logbuches können zur Messwertzentrale im Push-Verfahren gesendet oder auch im Abruf-Verfahren geladen werden.
